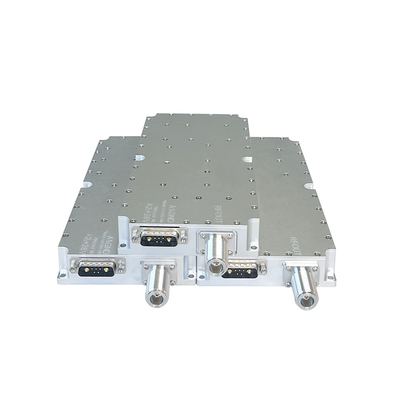

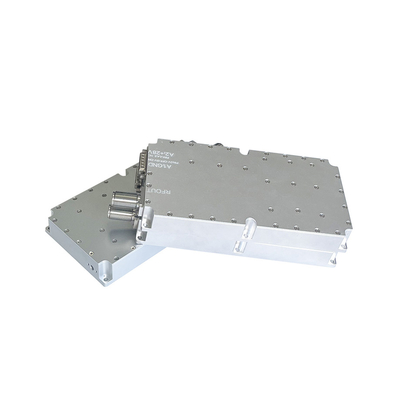

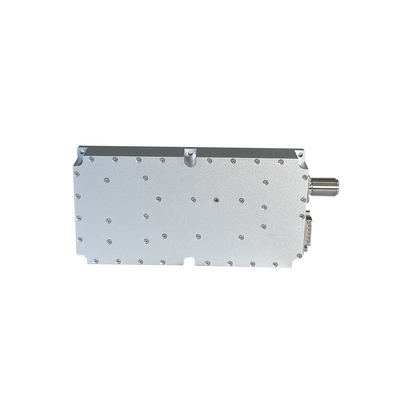

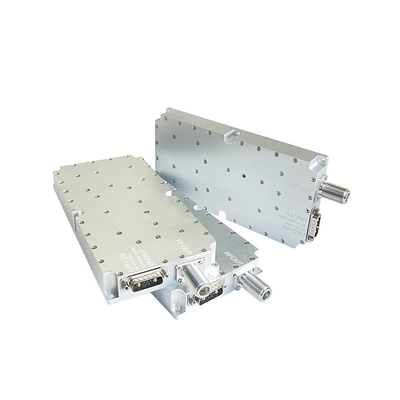

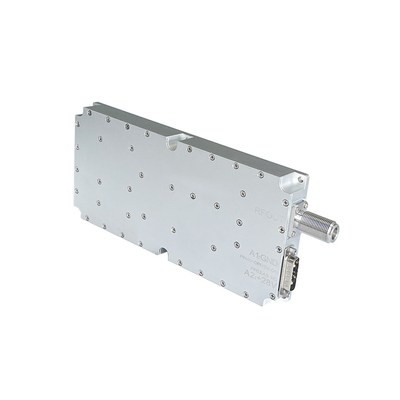

2.4G 4G 150W 2300-2500MHz GaN RF Power Amplifier Drone Contador Modulo para el sistema anti-drone Mavic3 Fpv Djis Autel Anti Fpv con protector de aislamiento
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
Parámetros del producto
Principales componentes:
1, Ancho de banda ajustable2, ancho de banda ajustable 3, voltaje del conductor del tubo ajustable
4Tensión del tubo 5, tensión del GAN ajustable 6, tensión del GAN
1Datos de.RF
| Punto de trabajo | Especificación. | Las observaciones | ||
| Rango de frecuencia ((MHz) | 2300 hasta 2500 | Rango de ancho de banda ± 10 MHz | ||
| Voltado de trabajo | 28 V | 24 a 30 V | ||
| Velocidad de barrido analógica | 150 KHz | |||
| Potencia de salida (máximo) | Se aplicará el método siguiente: | 100 W | ||
| Ganancia (máximo) | 50 ± 1 dB | |||
| Corriente en banda | ≤ 5 dB | Pico | ||
| Ajuste del ancho de banda | - ¿ Qué? | Por tornillo | ||
| Ajuste del centro | - ¿ Qué? | Por tornillo | ||
| Habilitar el control | - ¿ Qué? | Se aplicará el método de ensayo de las partidas 1 y 2 del anexo III. | ||
| VSWR de salida | ≤ 3 años | |||
| Corriente de trabajo@+28V dc | ≤ 14A | |||
| Prueba a baja y alta temperatura | Temperatura de trabajo | -20 ~ + 65 °C | Trabajar correctamente | |
| Obtenga estabilidad | ± 1 dB | a -20°C~+55°C | ||
| Estabilidad de potencia | ± 1 dB | a -20°C~+55°C | ||
| Puerto de alimentación | Puerto 7W2 | A1:GND | 24-28V; GND | |
| A2: +28V | 24-28V; GND | |||
| PIN3:Activar el control, 0V apagado/5V encendido | ||||
| El número PIN1,2,4,5 NC | ||||
| Conector de salida de RF | SMA-mujer | |||
| Luz de indicador LED | Activación/apagada | |||

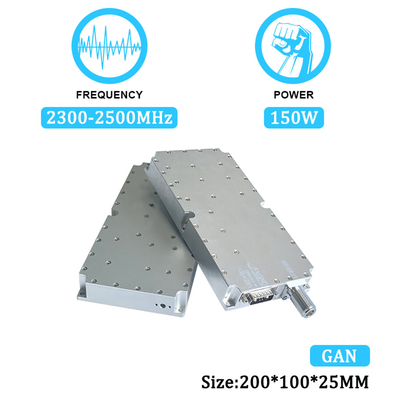

| Dimensión | 200*100*25 mm | |||
| Dimensión de la instalación | 96*96*92*25 mm | |||
| Tamaño del tornillo | 6 ó 3,20 mm | |||
| Peso | 900 gramos | |||
2.Tamaño
